Ốc siết cáp chống cháy nổ E Series - E2FU

Ốc siết cáp chống cháy nổ E Series - E2FU

  • Model/Type:E2FU
  • Thương hiệu:CMP
  • Mã sản phẩm:190101332
  • Tình trạng:Còn hàng
  • Giá bán:Liên hệ

Liên hệ đặt hàng: Hotline/Zalo: 0945769776

Hỗ trợ: E-mail: sales@svctech.vn

Liên hệ ngay Hotline/Zalo: 0945769776 hoặc E-mail: sales@svctech.vn để nhận được thông tin đầy đủ nhất về mã hàng E2FU

Liên hệ đặt hàng: Hotline/Zalo: 0945769776

Hỗ trợ: E-mail: sales@svctech.vn

Thông số kỹ thuật

Design SpecificationBS 6121:Part 1:1989, IEC 62444, EN 62444
Mechanical Classifications*Impact = Level 8, Retention = Class D
Enclosure ProtectionIK10 to IEC 62262 (20 joules) Brass & Stainless Steel only
Electrical Classifications *Category B (Category A when used with braid, tape or pliable wire armour cables)
ATEX CertificateCML 18ATEX1324X, CML 18ATEX4316X
Code of Protection II 2G, II 1D, Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da II 3G Ex nR IIC Gc, IM2 Ex db I Mb, Ex eb I Mb
Compliance StandardsEN 60079-0,1,7,15,31
IECEx CertificateIECEx CML 18.0181X, IECEx SIM 14.0007X
Code of ProtectionEx db IIC Gb, Ex eb IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da, Ex db I Mb, Ex eb I Mb
Compliance StandardsIEC 60079-0,1,7,15,31
cCSAus Certificate (20s16 - 90)1310517
CSAus Code of ProtectionClass II, Div 2, Groups E,F and G, Class III, Enclosure Type 3, 4 and 4X, Class I, Zone 1, AEx e II, AEx nR II
cCSA Code of ProtectionClass I, Div 2, Groups A,B,C and D, Class II, Div 2, Groups E,F and G, Class III, Enclosure Type 4X, Ex d IIC, Ex e IIC, Ex nR II
Compliance StandardsCAN/CSA-C22.2 No 0,18,25,30,94,174, CAN/CSA-E60079-0,1,7, 15 ANSI/UL 514B Ed 5, ANSI/UL 50 Ed 11, ANSI/UL 2225 Ed 4, UL60079-0,1,7,15
EAC Certificate (Formerly GOST R, K & B)TC RU C-GB.AA87.B.00487
BẢNG CHỌN SẢN PHẨM
Cable Gland SizeAvailable Entry Threads “C” (Alternate Metric Thread Lengths Available)Lead Sheath Diameter “A”Overall
Cable
Diameter
“B”
Armour RangeAcross
Flats
“D”
Across
Corners
“D”
Protrusion
Length “F”
Combined Ordering Reference
(*Brass Metric)
ShroudCable
Gland
Weight
(Kgs)
StandardOptionGrooved
Cone (X)
Stepped Cone (W)
MetricThread Length (Metric) “E”NPTThread Length
(NPT) “E”
NPTMinMaxMinMaxMinMaxMinMaxMaxMaxSizeTypeOrdering
Suffix
20S16M2015.0½”19.9¾"3.17.86.113.10.31.00.81.2524.026.472.520S16E2FU1RAPVC040.16
20SM2015.0½”19.9¾"6.111.09.515.90.31.00.81.2524.026.470.020SE2FU1RAPVC040.15
20M2015.0½”19.9¾"6.513.412.520.90.41.00.81.2530.533.673.020E2FU1RAPVC060.21
25SM2515.0¾”20.21"11.119.314.022.00.41.21.251.637.541.389.025SE2FU1RAPVC090.33
25M2515.0¾”20.21"11.119.318.226.20.41.21.251.637.541.389.025E2FU1RAPVC090.33
32M3215.025.01 ¼"17.025.523.733.90.41.21.62.046.050.686.032E2FU1RAPVC110.43
40M4015.01 ¼”25.61 ½"22.031.227.940.40.41.61.62.055.060.590.040E2FU1RAPVC150.63
50SM5015.01 ½”26.12"29.537.235.246.70.41.62.02.560.066.091.050SE2FU1RAPVC180.76
50M5015.026.92 ½"35.642.640.453.00.61.62.02.570.177.195.050E2FU1RAPVC210.95
63SM6315.026.92 ½"40.148.545.659.40.61.62.02.575.082.5102.063SE2FU1RAPVC231.35
63M6315.02 ½”39.93"47.254.254.665.80.61.62.02.580.088.0104.063E2FU1RAPVC251.35
75SM7515.02 ½”39.93"52.860.259.072.00.61.62.02.590.099.0115.075SE2FU1RAPVC282.12
75M7515.041.53 ½"59.165.266.778.40.61.62.53.0100.0110.0117.075E2FU1RAPVC302.43
90M9024.03 ½”42.84"66.677.176.290.30.81.63.154.0114.3125.4147.090E2FU1RAPVC324.23
100M10024.03 ½”42.84"76.088.186.1101.40.81.63.154.0123.0135.3140.0100E2FU1RALSF334.47
115M11524.04"44.05"86.094.1101.5110.20.81.63.154.0133.4146.7162.0115E2FU1RALSF346.22
130M13024.05"46.8-97.0110.1110.2123.20.81.63.154.0152.4167.6174.0130E2FU1RALSF358.38
Dimensions displayed in millimeters unless otherwise stated

Hình ảnh chi tiết

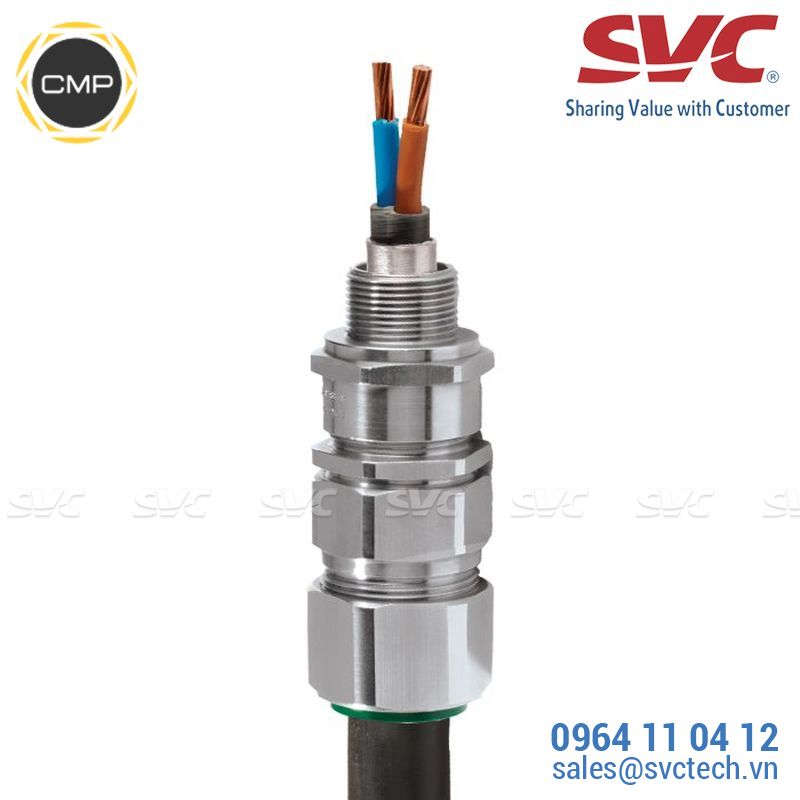

Ốc siết cáp chống cháy nổ E Series - E2FU

Video

Tài liệu

DOWNLOAD/PRINT DATA SHEETe2fu-download-print-data-sheet.pdf
INSTALLATION INSTRUCTIONSe2fu-installation-instructions.pdf
