Ốc siết cáp công nghiệp E Series - E2X

Ốc siết cáp công nghiệp E Series - E2X

  • Model/Type:E2X
  • Thương hiệu:CMP
  • Mã sản phẩm:190101342
  • Tình trạng:Còn hàng
  • Giá bán:Liên hệ

Liên hệ đặt hàng: Hotline/Zalo: 0945769776

Hỗ trợ: E-mail: sales@svctech.vn

Liên hệ ngay Hotline/Zalo: 0945769776 hoặc E-mail: sales@svctech.vn để nhận được thông tin đầy đủ nhất về mã hàng E2X

Liên hệ đặt hàng: Hotline/Zalo: 0945769776

Hỗ trợ: E-mail: sales@svctech.vn

Thông số kỹ thuật

Design SpecificationBS 6121:Part 1:1989, IEC 62444, EN 62444
Mechanical Classifications*Impact = Level 8, Retention = Class D
Enclosure ProtectionIK10 to IEC 62262 (20 joules) Brass & Stainless Steel only
Electrical Classifications *Category B (Category A when used with braid, tape or pliable wire armour cables)
GOST R CertificatePOCC.GB.HA46.H00140
Marine ApprovalsLRS: 01/00171, ABS: 16-LD1472056-PDA
Ingress Protection Rating **IP66 as standard (IP67, IP68 available upon request)
Cable Gland MaterialBrass, Electroless Nickel Plated Brass, Aluminium
Seal MaterialCMP Thermoset Rubber
Cable TypeLead Sheathed & Wire Braid Armour, Lead Sheathed & Steel Tape Armour (LC/STA), Lead Sheathed & Pliable Wire Armour (LC/PWA), Lead Sheathed & Aluminium Strip Armour (LC/ASA)
Armour ClampingDetachable Armour Cone & AnyWay Universal Clamping Ring
Sealing TechniqueCMP Inner Displacement Seal & Unique CMP ‘LRS’™ Outer Load Retention Seal
Sealing Area(s)Cable Inner Lead Sheath & Outer Sheath
Optional AccessoriesLocknuts, Earth Tags, Serrated Washers, Entry Thread Seals, Shrouds,Ingress Discs
Optional Installation ToolsSpanners
BẢNG CHỌN SẢN PHẨM
Cable Gland SizeAvailable Entry Threads “C” (Alternate Metric Thread Lengths Available)Cable
Lead Sheath
Diameter
“A”
Overall
Cable
Diameter
“B”
Armour RangeAcross
Flats
“D”
Across
Corners
“D”
Protrusion
Length “F”
Combined Ordering Reference
(*Brass Metric)
ShroudCable
Gland
Weight
(Kgs)
StandardOption
MetricThread Length (Metric) “E”NPTThread Length
(NPT) “E”
NPTMinMaxMinMaxMinMaxMaxMaxSizeTypeOrdering
Suffix
20S16M2010.0½”19.9¾”3.17.86.113.10.31.024.026.472.520S16E2X1RAPVC040.16
20SM2010.0½”19.9¾”6.111.09.515.90.31.024.026.470.020SE2X1RAPVC040.15
20M2010.0½”19.9¾”6.513.412.520.90.41.030.533.673.020E2X1RAPVC060.21
25SM2510.0¾”20.211.119.314.022.00.41.237.541.389.025SE2X1RAPVC090.33
25M2510.0¾”20.211.119.318.226.20.41.237.541.389.025E2X1RAPVC090.33
32M3210.0251 ¼”17.025.523.733.90.41.246.050.686.032E2X1RAPVC110.43
40M4015.01 ¼”25.61 ½”22.031.227.940.40.41.655.060.590.040E2X1RAPVC150.62
50SM5015.01 ½”26.129.537.235.246.70.41.660.066.091.050SE2X1RAPVC180.75
50M5015.026.92 ½”35.642.640.453.00.61.670.177.195.050E2X1RAPVC210.96
63SM6315.026.92 ½”40.148.545.659.40.61.675.082.5102.063SE2X1RAPVC231.35
63M6315.02 ½”39.947.254.254.665.80.61.680.088.0104.063E2X1RAPVC251.35
75SM7515.02 ½”39.952.860.259.072.00.61.690.099.0115.075SE2X1RAPVC282.12
75M7515.041.53 ½”59.165.266.778.40.61.6100.0110.0117.075E2X1RAPVC302.43
90M9024.03 ½”42.866.677.176.290.30.81.6114.3125.4147.090E2X1RAPVC324.23
100M10024.04476.088.186.1101.40.81.6123.0135.3140.0100E2X1RALSF334.47
115M11524.04486.094.1101.5110.20.81.6133.4146.7162.0115E2X1RALSF346.21
130M13024.046.897.0110.1110.2123.20.81.6152.4167.6174.0130E2X1RALSF358.36
Dimensions displayed in millimeters unless otherwise stated

Hình ảnh chi tiết

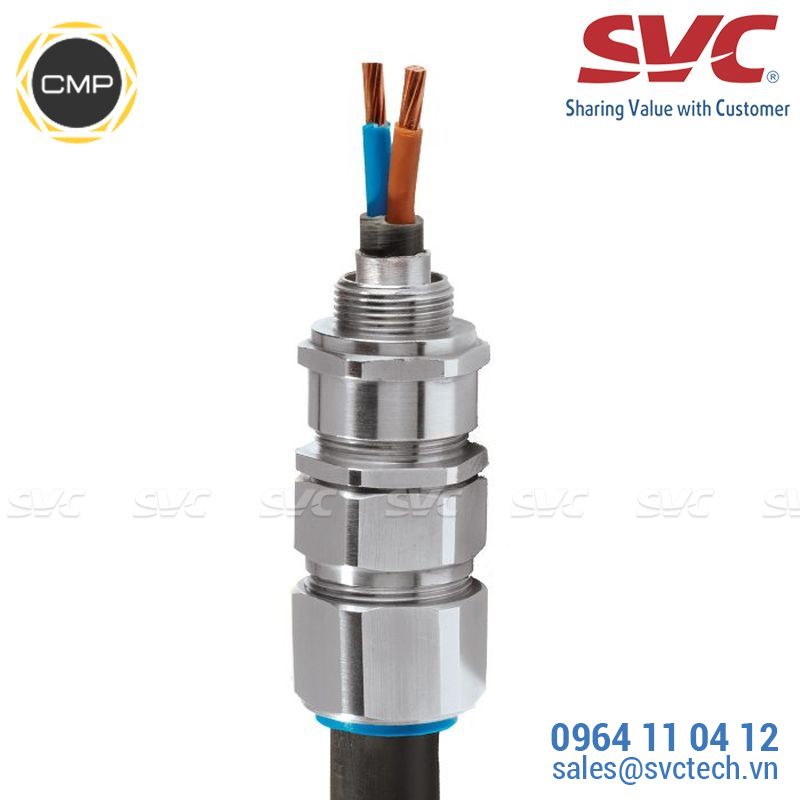

Ốc siết cáp công nghiệp E Series - E2X

Video

Tài liệu

DOWNLOAD/PRINT DATA SHEETe2x-download-print-data-sheet.pdf
INSTALLATION INSTRUCTIONSe2x-installation-instructions.pdf

Quý khách có nhu cầu đặt mua mã hàng E2X vui lòng liên hệ Hotline/Zalo: 0945769776 hoặc E-mail: sales@svctech.vn để nhận được báo giá tốt nhất.
